·SWS－系列無鉛雙波峰焊機

·首頁|SWS－系列無鉛雙波峰焊機

·SWS－系列無鉛雙波峰焊機(觸摸屏式)

當您急切解決無鉛制程，同時您需要極具競爭力的成本時，SWS系列無鉛雙波峰焊機將是您超值的選擇。經過多年的驗證，因良好的兼容性可解決您不同的需要。

■ 滿足無鉛焊接制程要求
■ 使用成本低
■ 自動化程度高

標準配置
技術參數

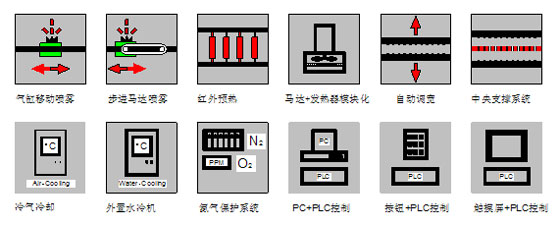

可選配備
其他說明

■ 標準配置

 ★ 焊接系統
● SUS316L錫爐，防腐蝕處理，適于無鉛工藝。錫爐防氧化設計，氧化量極低。
● 雙波峰控制均采用無級變頻技術，可獨立控制波峰高度；
● 采用增強浸潤的噴口，可大幅減少無鉛焊接中SMD元件的焊接缺陷。

★ 助焊劑供給及回收系統
● 內置助焊劑噴嘴自動清洗系統。
● 配備自動跟蹤噴霧系統，隨著PCB寬度和速度變化，噴霧時間能夠自動調節。

★ 預熱系統
● 1.8米（3段控制）超長預熱區，能讓PCB進行充分的預熱和助焊劑揮發，可準確控制溫度。
● 采用直接拉出式模塊化設計，方便維護及清理。

★ 運輸系統
● 運輸系統采用無級電子調速，閉環控制；
● 加強型鈦合金爪片，彈性高，不變形。
● 運輸系統采用分段浮動式結構，有效防止導軌變形。
● 直聯式入板結構，特制不銹鋼鏈條傳輸，確保PCB傳輸平穩、可靠。

★ 冷卻系統
● 配備冷卻管道接口，確保冷卻設備的安裝。（冷卻速度：≥10°C/sec，配備冷卻設備）

★ 控制系統
● PLC控制，功能強大，性能穩定。
● 可根據客戶設定的日期及時間自動進行開機和關機。
● 具有經濟運行功能，錫波隨PCB自動升降，降低焊料氧化量，節能。
● 具有漏電保護、自動報警和緊急停止功能。

■ 技術參數

系統區分	項 目	SWS-系列技術參數	SWS-CN系類技術參數
運輸系統	寬度范圍(L×W)(mm)	Min: 80×50; Max: 400×350	Min: 80×50; Max: 400×350
	運輸高度	750±20	750±20
	傳送速度范圍(mm/min)	0-1800	0-1800
	導軌角度(°C)	3-6	3-6
	允許PCB元件高度	上100/下15	上100/下15
噴霧系統	助焊劑容量(L)	6	6
	助焊劑流量( ml/min)	10-100	10-100
	噴霧氣壓 Spray Pressure(MPa)	0.25-0.4	0.25-0.4
	抽風管直徑	Φ250	Φ250
	排風量 Exhaust Capacity(M3/min)	23/26	23/26
預熱系統	預熱區長度	1800	1800
	預熱區數量	3	3
	預熱區溫度可調范圍(°C)	室溫－180	室溫－180
	預熱功率( Kw)	15×0.9	3×5
	預熱升溫時間( min)	Approx:15min(Setting:150°C)	Approx:15min(Setting:150°C)
	熱補償功率 ( Kw)	─	2
焊接系統	錫爐熔錫量( Kg)	lead-free 400	lead-free 500
	錫爐最高溫度(°C)	300	300
	錫爐功率( Kw)	7×1.8	9×2
	波峰驅動功率	1/2HP 3P 220VAC	1/2HP 3P 220VAC
	錫爐升溫時間( min)	Approx.120(Setting 250°C)	Approx.120(Setting 250°C)
冷卻系統	制冷功率( HP)	3	5
冷卻系統	冷卻速率(°C/sec)	1.5-2.5	≥3
整機參數	電源	三相五線 380V 50/60Hz	三相五線 380V 50/60Hz
	啟動功率 ( Kw)	Max.28	Max.34
	正常運行功率( Kw)	approx. 10	approx. 12
	重量(Kg)	Approx.1400	Approx.2100
	整機外形尺寸(L×W×H) (mm)	4300×1350×1680	4800×1470×1730

	★ 焊接系統 ● SUS316L錫爐，防腐蝕處理，適于無鉛工藝。錫爐防氧化設計，氧化量極低。 ● 雙波峰控制均采用無級變頻技術，可獨立控制波峰高度； ● 采用增強浸潤的噴口，可大幅減少無鉛焊接中SMD元件的焊接缺陷。
	★ 助焊劑供給及回收系統 ● 內置助焊劑噴嘴自動清洗系統。 ● 配備自動跟蹤噴霧系統，隨著PCB寬度和速度變化，噴霧時間能夠自動調節。
	★ 預熱系統 ● 1.8米（3段控制）超長預熱區，能讓PCB進行充分的預熱和助焊劑揮發，可準確控制溫度。 ● 采用直接拉出式模塊化設計，方便維護及清理。
	★ 運輸系統 ● 運輸系統采用無級電子調速，閉環控制； ● 加強型鈦合金爪片，彈性高，不變形。 ● 運輸系統采用分段浮動式結構，有效防止導軌變形。 ● 直聯式入板結構，特制不銹鋼鏈條傳輸，確保PCB傳輸平穩、可靠。
	★ 冷卻系統 ● 配備冷卻管道接口，確保冷卻設備的安裝。（冷卻速度：≥10°C/sec，配備冷卻設備）
	★ 控制系統 ● PLC控制，功能強大，性能穩定。 ● 可根據客戶設定的日期及時間自動進行開機和關機。 ● 具有經濟運行功能，錫波隨PCB自動升降，降低焊料氧化量，節能。 ● 具有漏電保護、自動報警和緊急停止功能。

■ SWS- 系列外形尺寸	■ SWS-CN 系列外形尺寸
